Оборудование предназначено для скринингового, визуального и полномасштабного компьютерного анализа состояния и биомеханики опорно-двигательного аппарата, диагностики и мониторинга ортопедических заболеваний и деформаций у детей и взрослых (в первую очередь позвоночника и стоп), а также для подбора и изготовления стелек (ортезов) и обуви. |
Дамы и господа! Мы надеемся обрести в Вашем лице друзей и партнёров! С уважением,
Приглашаем к долгосрочному сотрудничеству врачей, предпринимателей, организации в качестве наших полномочных региональных представителей! |
Матрично-модульная экспресс-технология изготовления индивидуальных ортопедических стелек на АПК «ПлантоВизор Кузнецова С.В. 2001-2021©» (ортезный блок). Использование АПК «ПлантоВизор Кузнецова С.В. 2001-2021©» в различных ортезных технологиях.
Экспресс-технология модульной сборки индивидуальных ортопедических стелек на АПК "ПлантоВизор Кузнецова С.В."© (ортезный блок) поставляется в комплектации с аппаратно-программными комплексами. Программа "Кастинг Созвездие" с ортезным блоком позволяет одновременно с анализом состояния стоп получить и распечатать первичные индивидуальные ортезообразующие фотоматрицы стоп (в натуральную величину, с графической разметкой ключевых точек). Все данные сохраняются в базе, что позволяет изготавливать ортезы из полуфабрикатов в течение 1 часа.
Ортезный блок предназначен для изготовления стелек не только по матричной, но и по любой другой технологии, т.е носит универсальный характер. В любом случае сначала происходит полномасштабное определение индивидуальных параметров и первичная диагностика. Сами ортезы изготавливаются по выбранной Вами технологии (их много) с учётом полученных на АПК «ПлантоВизор» данных. Контроль правильности изготовления ортезов осуществляется на АПК «ПлантоВизор» на всех этапах: при изготовлении, примерке и в процессе носки для коррекции отдельных производственных дефектов.
При изготовлении стелек и ортопедическом клиническом анализе состояния стоп важное место отводится положению заднего отдела стопы относительно вертикали. Традиционно этот показатель определяется визуально или угломером и часто полученные данные не соответствуют реальному состоянию. Это обусловлено тем, что исследователь :
- Неправильно определяет середину заднего отдела стопы, ориентируясь не на середину пяточного бугра, а на весь задний отдел, включая и мягкие ткани.
- В качестве верхнего ориентира использует середину ахиллова сухожилия, подверженного индивидуальным наследственным и приобретённым особенностям, к тому же часто деформированного.
- Не использует истинную срединную точку – середину межлодыжечной линии, как середину голеностопного сустава.
Показатели позиции заднего отдела на АПК «ПлантоВизор Кузнецова С.В © получают в автоматическом режиме. В этом случае стопы устанавливаются в «Американской позиции» и не меняют своего положения в процессе кратковременной съемки (20 сек). Снимки производятся последовательно с двух камер с минимальным разрывом во времени: «вид снизу» + «вид сзади».
В программе «Кастинг Созвездие» предусмотрено автоматическое определение середины заднего отдела пяточной кости за счёт математического проецирования с вида снизу. Середина голеностопного сустава также определяется автоматически исходя из расположения проставляемых оператором лодыжечных точек.
В программе «Кастинг созвездие» предусмотрен и классический визуальный способ получения показателей позиции заднего отдела (при наличии только одного снимка «Вид сзади») и в позе ног с углом Фика.
Программный ортезный блок (модуль) предназначен для:
1. Изготовления ортопедических стелек.
2. Мониторинга возрастной костно-суставной трансформации.
3. Получения индивидуальных полномасштабных графических фотоматриц стоп;
4. Оперативного изготовления по ним индивидуальных ортопедических стелек (по матрично-модульной технологии с использованием стандартных силиконовых модулей);
5. Изготовления и подбора ортопедической и модельной обуви;
6. Индивидуального подбора фабричной обуви и стелек для детей и взрослых;
7. Подиатрической крупноформатной диагностики;
Экспресс-технология модульной сборки индивидуальных ортопедических стелек на АПК "ПлантоВизор Кузнецова С.В."© поставляется в комплектации с аппаратно-программными комплексами. Программа "Кастинг Созвездие" с ортезным блоком позволяет одновременно с анализом состояния стоп получить и распечатать первичные индивидуальные ортезообразующие фотоматрицы стоп (в натуральную величину, с графической разметкой). Все данные сохраняются в банке, что позволяет изготавливать ортезы в любое время в течение 1 часа. Присутствие клиента необходимо только для контроля комфортности ортезов. В результате совмещения заготовок и фотоматрицы и последующей "вырезки" мы получаем индивидуальную несущую матричную основу. На стельку-основу, в соответствии с местонахождением ключевых точек (пересечение графических линий) и диагностическими параметрами, наклеивают необходимые для коррекции (по форме и размеру) силиконовые модули. Используя "коски", корректируют пяточный угол. Для изготовления стелек можно использовать как листовой стелечный материал, так и заготовки, но обязательно большего размера, т. к. вырезаем стельку, точно повторяющую конфигурацию стопы клиента. Модульная ортезная технология используется и для правильной локализации модулей непосредственно в повседневной или модельной обуви, для подбора детской обуви (по картонным фотоматрицам), а также для изготовления как обычной, так и ортопедической обуви на обувных предприятиях. Преимуществом модульной ортезной технологии является то, что её можно использовать вне стен протезно-ортопедических предприятий, причем кроме АПК не требуется другого оборудования, а для выкладки поперечного и продольного сводов используются легко доступные материалы. Ортезы в конечном счете получаются недорогие для клиента, но весьма прибыльные для изготовителя.
Этапы работы:
1. Подготовительный этап: Подбор и комплектация ортезообразующих материалов (листовой стелечный материал, готовые полуфабрикаты, силиконовые модули для коррекции продольного и поперечного плоскостопия, коски и т.п.).
2. Фотометрическое обследование стоп на АПК "ПлантоВизор Кузнецова С.В."©
3. Графико-математический анализ состояния стоп.

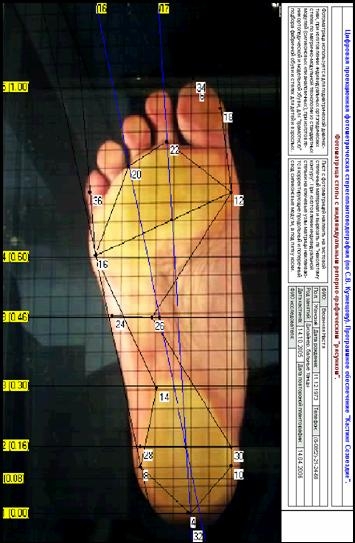

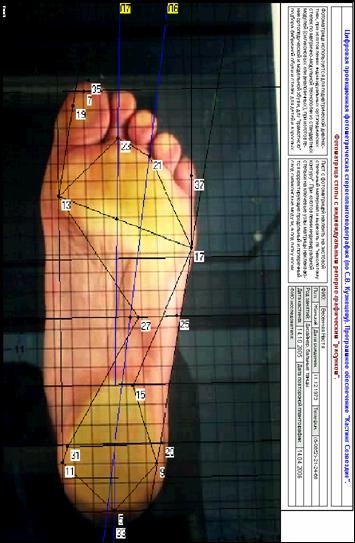

4. Изготовление фотоматриц стоп (распечатка снимков стоп в натуральную величину).
5. Изготовление базовых несущих стелек (на листовой стелечный материал или полуфабрикат накалывается контур и ключевые точки графико-математической разметки фотоматриц обеих стоп).
6. Подбор силиконовых модулей для коррекции патологии, выявленной при фотометрическом обследовании.
7. Предварительная сборка стелек:
а) Строим «бутерброд»: снизу базовая стелька, выше фотоматрица, ещё выше силиконовые модули, расположенные на местах, требующих коррекции.
б) Обкалывание силиконовых модулей с получением игольчатых контуров на базовых стельках.
в) Убираем фотоматрицу и приклеиваем модули к базовой стельке.
8. Контрольная фотометрия для уточнения правильности коррекции.
