«Цифровые фотометрические АПК серии «ПлантоВизор Кузнецова С.В. 2001-2014©».

«ПлантоПодоСкопы (ПлантоГрафы) зеркальные Кузнецова С.В 2001-2014©».

 «ФотоПлантоПодоСкопы (ФотоПлантоГрафы) зеркальные Кузнецова С.В. 2001-2014©».

Модели 2014г.
Поставки ортопедического оборудования для диагностики заболеваний и деформаций стоп и позвоночника во все регионы России, Казахстана, Украины, Белоруссии с 2001года.

Контакты:

Инновационная научно-производственная компания «Новая Ортопедия»
(г. Ярославль)


Тел. 8-903-829-50-94

тел\факс. 8-901-985-51-78, 8-4852-98-51-78

E-mail: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. ; Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Навигатор сайта.

Мои ножки - моё богатство!








ЭКСПЕРТНОЕ ЗАКЛЮЧЕНИЕ:

Оборудование предназначено для скринингового, визуального и полномасштабного компьютерного анализа состояния и биомеханики опорно-двигательного аппарата, диагностики и мониторинга ортопедических заболеваний и деформаций у детей и взрослых (в первую очередь позвоночника и стоп), а также для подбора и изготовления стелек (ортезов) и обуви.
Свидетельство о государственной регистрации № 2008610024 от 9 января 2008 г. Свидетельство о государственной регистрации № 2008610025 от 9 января 2008 г. Заключение Федерального агенства по техническому регулированию и метрологии №64/17-979 от 28 ноября 2008г. Патент № 83403 зарегистрирован в Государственном реестре 10 июня 2009г. Автором, правообладателем и руководителем Проекта фотометрических АПК серии «ПлантоВизор» 2001-2014г.г.©» является генеральный директор «Инновационной научно-производственной компании «Новая Ортопедия» Кузнецов Сергей Владимирович.

Дамы и господа!

Мы надеемся обрести в Вашем лице друзей и партнёров!

С уважением,





Приглашаем к долгосрочному сотрудничеству врачей, предпринимателей, организации в качестве наших полномочных региональных представителей!

«Цифровой фотометрический АПК «ПлантоВизор Кузнецова С.В. 2001-2014©» («Плантограф, топограф компьютерный») «Программное обеспечение «Кастинг Созвездие» с интегрирующей технологией модульной комплектации по Кузнецову С.В.» 2001-2014 г.©

Комплекс предназначен для объективного полномасштабного компьютерного анализа состояния и биомеханики опорно-двигательного аппарата, диагностики и мониторинга ортопедических заболеваний и деформаций у детей и взрослых (в первую очередь позвоночника и стоп), а также для подбора и изготовления стелек (ортезов) и обуви.

А. АПК «ПлантоВизор Кузнецова С.В. 2014©» с клинической версией программного обеспечения и ортезным блоком матричной ортезной технологии. В бланках результатов обследования (от коленного сустава до стоп включительно) отражаются до 26 ортопедических показателей.

Б. АПК «ПлантоВизор Кузнецова С.В. 2014©» с академической версией программного обеспечения, ортезным блоком матричной ортезной технологии и дополнительной (к стандартной) фотометрической комплектацией. В бланках результатов обследования (от тазового пояса до стоп включительно) отражаются до 37 ортопедических показателей.

АПК «ПлантоВизор Кузнецова С.В. 2001-2014©» представляет из себя компактную, технологически целостную, трансформируемую конструкцию из нержавеющей стали, включающую зеркальный «ПлантоПодоСкоп 2014г.» с двумя встроенными цифровыми камерами, с двойной передне-задней корректируемой люминесцентно-светодиодной подсветкой опорного стекла и заднего отдела стоп. Насыщенность и цветовая гамма (от зелёных к тёпло-телесным оттенкам) зеркального отражения и цифровых снимков может изменяться за счёт перемещения клипс люминесцентного светильника по вертикальным стойкам. Цифровые камеры соединены в сеть высокоскоростным USB хабом, обеспечивающим оперативный перенос цифровых снимков с флеш-карт цифровых камер в память компьютера. Для обеспечения реализации программных алгоритмических расчётов в плоскость опорного стекла врезаны девять чёрных оригинальных сферических «маячков» (программных масштабных ориентиров). Цвет маячков может изменяться по желанию исследователя. В основе работы комплекса лежит технология компьютерной фотометрической плантоподографии, содержащая полномасштабный программный ортопедический анализ индивидуальных параметров стоп с последующей диагностикой и мониторингом заболеваний и деформаций стоп у детей, подростков и взрослых. Технология использования комплекса включает в себя создание электронного «Банка результатов обследования», «Архива снимков» плантарной, задней и боковых поверхностей стоп, "Рекомендаций по коррекции патологии", а также распечатку бланков результатов (до 5 видов) и цифровых крупноформатных снимков для пациентов и амбулаторных карт.

Ортопедические показатели в бланках результатов АПК «ПлантоВизор Кузнецова С.В. 2001-2014©»

1-Показатели длины стоп;
2-Показатели косой ширины стоп;
3-Показатель угла Фика;
4-Показатели формы стоп;
5-Показатели коэффициентов (формы) передних  отделов стоп;
6-Показатели коэффициентов распластанности передних  отделов стоп;
7-Показатели коэффициентов продольного уплощения стоп (по С.Ф. Годунову);
8-Показатели углов суставов Шопара;
9-Показатели углов отклонения первых пальцев;
10-Показатели углов отклонения пятых пальцев;
11-Показатели углов между первыми и пятыми плюсневыми костями;
12-Показатели углов отклонения задних отделов стоп от вертикали;
13-Показатели углов отклонения проксимальных отделов голеней от вертикали;
14-Показатели поперечных размеров коленных суставов;
15-Показатели поперечных размеров голеностопных суставов;
16-Показатели углов наклона осей коленных суставов к плоскости опоры;
17-Показатели углов наклона осей голеностопных суставов к плоскости опоры;
18-Показатели максимальной высоты внутренних мягких сводов;
19-Показатели высоты внутренних костных сводов (до ладьевидных костей); 20-Показатели индексов ладьевидных костей (аналог. станд. рентген. методике);
21-Показатели высоты таранных костей над основанием;
22-Показатели индексов таранных костей (аналог. станд. рентген. методике);
23-Показатели таранно-опорных угов (аналог. станд. рентген. методике);
24-Показатели углов лодыжек;
25-Показатели углов у пяточных костей;
26-Показатели углов у ладьевидных костей (аналог. станд. рентген. методике).
27-Показатель направления и величины перекоса тазового пояса;
28-Показатель угла наклона оси тазового пояса к плоскости опоры;
29-Показатели направления и величины горизонтального смещения оси тазобедренных суставов;
30-Показатели угла наклона оси тазобедренных суставов;
31-Показатели длины механических осей ног;
32-Показатели длины клинических осей ног;
33-Показатели длины визуальных осей ног;
34-Показатели длины бедра, голени каждой ноги;
35-Показатели угла наклона осей бедра и голени к центральной линии тела;
36-Показатели  угла наклона осей бедра и голени  друг к другу.
37-Трохантерный индекс (половой биотип,половая конституция).



Технические характеристики комплекса:

-Габаритные размеры: 420-340-700.
-Размеры опорнойплощадки для стоп: 360*380.
-Толщина опорного стекла (триплекс) 16 мм.
-Опорное стекло прозрачное (с центральной и горизонтальной направляющей) с врезанными девятью чёрными сферическими «маячками» -Угол наклона отражающего зеркала: 14-16 градусов.
-Расстояние между масштабными маячками : 300 мм.
-Люминесцентный светильник расположен на задней поверхности и закрыт светоотражающим футляром.
-АПК "ПлантоВизор 2014г." может комплектоваться светодиодным аккумуляторным светильником (48 светодиодов) для автономного освещения. Он размещается под второй цифровой камерой.
-Цифровые камеры (с встроенными аккумуляторами) и картами памяти расположены на штатных горизонтально и вертикально корректируемых позициях поперечных молдингов. Вторая камера может перемещаться в вертикальном направлении за счёт телескопического подъёмника. Первая от плантоскопа камера предназначена для получения снимков плантарных поверхностей стоп (зеркальное отражение), вторая (более удалённая от плантоскопа) для получения снимков задних и боковых поверхностей стоп.  Цифровые камеры соединены в сеть высокоскоростным USB хабом, обеспечивающим оперативный перенос снимков с цифровых камер в память компьютера.
-В комплектацию входит компакт-диск для самообразования и самообучения. Информационный модуль содержит раритетную и современную ортопедическую, антропометрическую и анатомическую литературу, обучающие ортопедические графическме материалы, диагностические, реабилитационные подиатрические методики, 895 снимков, рисунков.
-Видеофильм по аппаратной и врачебной диагностике плоскостопия.



Компьютер с принтером (в комплектацию не входит) для работы с программным обеспечением должен иметь следующие характеристики: процессор с частотой не менее 266Mz, оперативная память – не менее 64Mb, наличие USB порта для подключения цифровой камеры, видеокарта не менее 16 Mb, принтер – любой модели (лучше цветной). CD-Rom не менее 32-х скоростей.

ПлантоПодоСкоп программного комплекса изготавливается только из полированной нержавеющей стали.

Внимание! Плантоскопы из железных труб, окрашенных белой краской, с чёрной масштабной сеткой, нанесёной на опорное стекло, сняты нами с производства в 2007г., как устаревшие и встречаются только у фирм (г.г.Москва,Челябинск), торгующих взломанной, дефектной, контрафактной версией ПО «Плантовизор Кастинг Созвездие 2006г.»

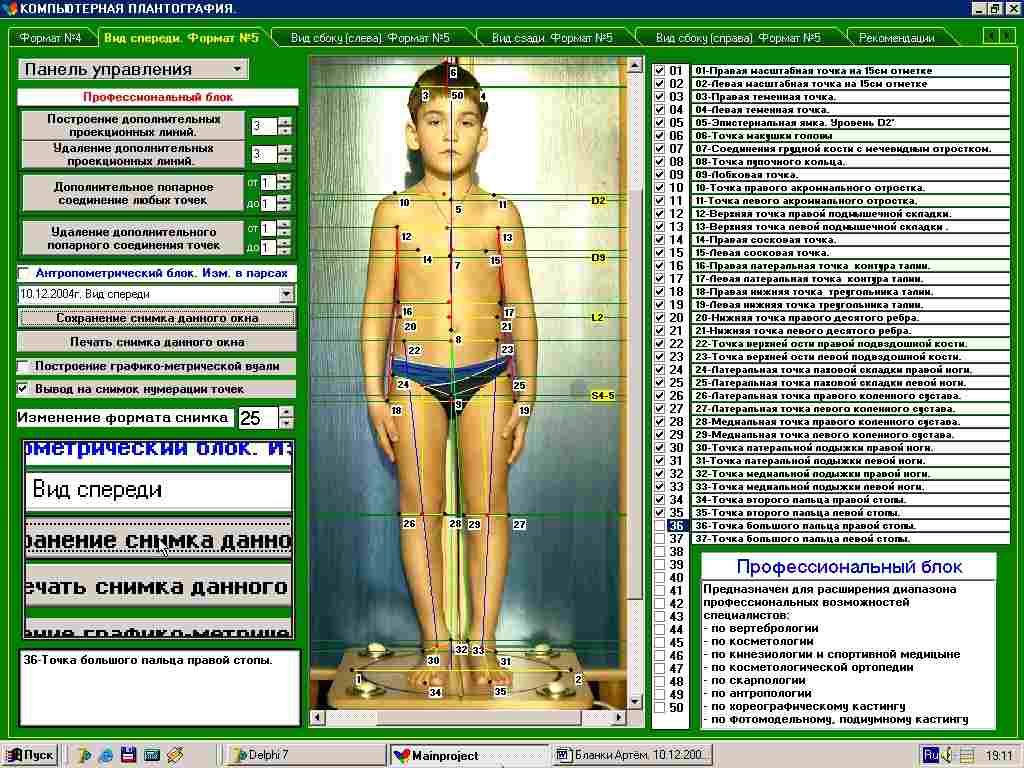

Унифицированная структура программ «Кастинг Созвездие»  и «Каноны Красоты и Гармонии» версии 2014г:

- первичный информационный блок;
- автоматический конфиденциальный «Архив» исходных снимков и «Банк» результатов обследования;
- модуль первичной загрузки, редактирования и трансформации снимков;
- блок первичного обучения и сопровождения;
- модуль оптико-визуального визирования и управления цифровыми камерами;
- модули диагностики, динамического наблюдения;
- блок музыкальной релаксации;
- модуль ортезно-матричного моделирования (получение фотоматриц плантарной поверхности в натуральную величину для изготовления ортезов);
- блок автоматической интерпретации данных;
- модуль трансформации данных в формат диагноза (по алгоритмам и нормативам отечественной «официальной» ортопедии);
- инструктивный блок содержит большое количество иллюстрационного и информационного материала, ортопедическую диагностическую литературу;
- блок определения индивидуального комплекса корригирующих мероприятий;
- блок определения динамики антропометрических показателей.

 Информационно-документальный модуль самообразования и самообучения входит в комплектацию любой модели «ПлантоПодоСкопа», «ПлантоГрафа» и АПК «ПлантоВизор». Блок содержит раритетную и современную ортопедическую, антропометрическую и анатомическую литературу,  895 снимков, рисунков и видеофильм по ортопедической диагностике. В течение нескольких дней модуль позволяет исследователю, не прибегая к очному обучению, овладеть навыками работы. Кроме того, предусмотрен основной программный режим самообучения исследователя при первом знакомстве с программой (встроенный блок самообучения). Исследователь сам определяет этапность и полноту обследования, набор и количество выходных показателей. Оператору предоставлен свободный выбор в использовании различных инструментальных методов съёмки. Можно использовать модуль оптико-визуального визирования и любой из следующих способов получения фотографических снимков: дистанционно с пульта или затвора камеры, не подключаясь к компьютеру или непосредственно с клавиатуры компьютера (дистанционно в т.ч. и в видеорежиме). Все режимы съёмки обеспечивают оптимальную качественную и временную составляющую технологии для любых условий работы  (продолжительность сеанса «укладывается» в несколько минут).
Гарантируется полная конфиденциальность обследования, поскольку в «Банке» сохраняются не результаты, а только архивные снимки, которые автоматически расшифровываются только при запуске программы.

Автоматическое определение позиции заднего отдела стоп:

При изготовлении стелек и ортопедическом клиническом анализе состояния стоп важное место отводится положению заднего отдела стопы относительно вертикали. Традиционно этот показатель определяется визуально или угломером и часто полученные данные не соответствуют реальному состоянию. Это обусловлено тем, что исследователь : неправильно определяет середину заднего отдела стопы, ориентируясь не на середину пяточного бугра, а на весь задний отдел, включая и мягкие ткани. в качестве верхнего ориентира использует середину ахиллова сухожилия, подверженного индивидуальным наследственным и приобретённым особенностям, к тому же часто деформированного. не использует истинную срединную точку – середину межлодыжечной линии, как середину голеностопного сустава.
Показатели позиции заднего отдела на   АПК «ПлантоВизор Кузнецова С.В © получают в автоматическом режиме. В этом случае стопы устанавливаются в «Американской позиции» и не меняют своего положения в процессе кратковременной съемки (20 сек). Снимки производятся последовательно с двух камер с минимальным разрывом во времени: «вид снизу» + «вид сзади».
В программе «Кастинг Созвездие» предусмотрено автоматическое определение середины заднего отдела пяточной кости, за счёт математического проецирования с вида снизу. Середина голеностопного сустава также определяется автоматически исходя из расположения проставляемых оператором лодыжечных точек.
В программе «Кастинг созвездие» предусмотрен и классический визуальный  способ получения показателей позиции заднего отдела (при наличии только одного снимка «Вид сзади»).

span style= src=

Гарантийный срок эксплуатации любой модели составляет 5 лет.

Осторожно! Контрафакт!

Уважаемые дамы и господа! Ортопедическая (туристическая) фирма из Москвы, имеющая филиалы в Московской и Челябинской области с января 2008г. продаёт в России и на Украине под нашей торговой маркой АПК «Плантовизор» оборудование и технологию контрафактного происхождения с дефектными ортопедическими алгоритмами программы «Кастинг Созвездие». Настоящий контрафакт получен в результате дилетантской «зачистки» нашего старого (2006г.) программного обеспечения (подробности читайте на соответствующей странице нашего сайта). Программы ИНПТК «Новая Ортопедия» серии АПК «ПлантоВизор 2001-2014гг. ©» надёжно программно и инструментально защищены от любого копирования и корректно работают только на авторских запатентованных «ПлантоПодоСкопах Кузнецова С.В. ©».

Доставка.

Доставка оборудования (в жёсткой упаковке) клиенту производится любыми автотранспортными компаниями (в Ярославле находятся терминалы семи транспортных компаний), железнодорожным транспортом, крупногабаритной почтовой посылкой из Ярославля. По желанию покупателя заказ может быть реализован с разбивкой на несколько счетов. Поставки в течение 3-7 дней после 100% предоплаты.

С уважением,

Генеральный директор «Инновационной научно-производственной компании «Новая Ортопедия».
Автор, Правообладатель и Руководитель Проекта Фотометрических АПК серии «ПлантоВизор» Кузнецов Сергей Владимирович © 2001-2014 гг.  г.Ярославль.
